CADDA-2D ist die umfassende und ausgereifte 2D-Lösung für Stanz- und Umformtechnik. Sie wird seit vielen Jahren erfolgreich eingesetzt. Hohe Effizienz, schnelle Einarbeitung, einfache Bedienung und die durchgängige Funktionalität von der Konstruktion über die CNC-Programmierung bis hin zur Qualitätssicherung bewirken die hohe Wirtschaftlichkeit.Ein Beispiel für die Effizienz von CADDA-2D ist die 3D-Darstellung und automatische Schnittgenerierung von Werkzeugplatten. Hierbei müssen keine komplexen 3D-Modelle aufwändig erstellt werden, sondern maßgeschneiderte Funktionen führen schnell zum gewünschten Ergebnis. Eine bidirektionale Direktschnittstelle zu CADDA-3D gestattet eine gemischte Anwendung von 2D- und 3D-Technik. Dadurch können die Stärken beider Techniken optimal genutzt werden.
CADDA-CAD
ist die Software für die 2D-Konstruktion.
Einige wichtige Funktionen sind:
- Konstruieren mit und ohne Hilfsgeometrie
- Normteile-Manager und -Bibliothek.
- Normalien für den Werkzeug- und Formenbau.
- DXF- und IGES-Schnittstelle.
- CADDA-3D-Blechbiegen: Import von IGES- und VDA-FS-Dateien, Visualisierung. Generierung von Ansichten/Schnitten, Automatische und interaktive Abwicklung von 3D-Teilen.
- CADDA-Bohrplan: Automatisierte Erstellung von Feature-Bohrplänen.
- CADDA-PowerView: Doppelbildschirmsystem.
Werkzeugkonstruktion:

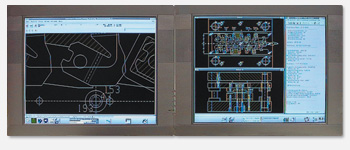

Gesamtdarstellung als Ansicht oder Schnitt, Draufsicht einer Platte und Liste der Ebenen oder Dialogboxen auf dem rechten Bildschirm. Links die bildschirmfüllende Detailkonstruktion. Diese übersichtliche Arbeitsweise auf 2 Bildschirmen führt zu hoher Effizienz und Fehlerfreiheit.
Bohrplan und NC-Programm:

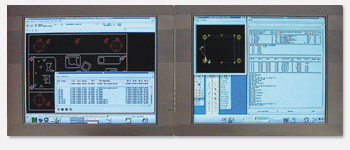

Bohrungen setzen und den automatisch generierten Bohrplan auf dem linken Bildschirm sehen. Rechts werden Bearbeitungsfolge und NC-Programm verifiziert, wobei die Menüs keine Grafik verdecken. Die vergleichsweise kleine Fläche eines Bildschirms wird durch CADDA-PowerView verdoppelt und die hohe Auflösung pro Bildschirm kostengünstig genutzt.
Erosionsschneiden:

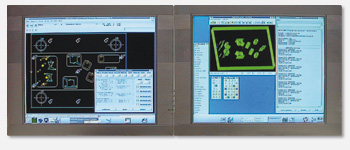

Datenaufbereitung und Parametereinstellung auf dem linken Bildschirm. Rechts weitere Dialoge, die bearbeiteten Flächen detailliert in 3D und die vom Postprozessor erzeugten Datensätze.
CADDA-CNC
CADDA-CNC ist ein NC-Programmiersystem, das auf die Belange der Stanz- und Umformtechnik optimiert wurde. CADDA-CNC bietet die Technologiedefinition und 3D-Visualisierung für
- Bohren/Fräsen einschließlich Ausräumbearbeitung, Kollisionsbetrachtung
- Drehen
- Erosionsschneiden mit Ausräumschnittberechnung, “erweiterte Konik“, 4-Achs-Schneiden, Kollisionsbetrachtung
- Messen für Koordinaten-Messmaschinen
- Schleifen insbesondere Profilschleifen.
Praxiserprobte Postprozessoren sind für alle gängigen Steuerungen verfügbar.
